光伏并網箱
產品概述
PXTF(GF)系列光伏并網箱主要用于分布式光伏電站項目的并網保護，適用于太陽能光伏并網發電系統，作用于光伏逆變器與升壓變壓器或者負載之間的電能轉換、分配與控制之間，并網箱是戶用光伏電站的必須配置，一般接在家用光伏逆變器出線端，對整個線路進行過欠壓、過流、短路、漏電保護，同時內置計量電表對光伏并網電能進行計量。主要起到線路電氣保護，電能計量以及過欠壓保護三大作用，保障電網安全穩定運行的需要，產品結構設計靈巧，安裝維護方便的并網接口設備。
性能特點
故障保護：當檢測到系統出現過流、過壓、短路等情況時，保護裝置迅速向并網開關發出命令，讓其跳閘迅速切除故障電路。
重復合閘：可選配檢有壓合閘、失壓跳閘等功能，對光伏系統進行失壓，欠壓保護，及故障排除后自動合閘功能；
布局合理：功能區分清晰，電表位置有透明窗口方便觀察防護等級高，能有效的防塵、防水及防止飛蟲等異物進入箱體造成隱患；
智能控制：使用智能并網斷路器提供電網、電壓異常保護，當電網恢復正常后自動恢復供電，提高發電的可靠性。
結構布局：采用集成化設計理念，提供并網保護功能及預留電表安裝位置。箱門需要專業鑰匙開啟，實現專業管理，也能防止竊電行為。
安裝維護：采用壁掛式結構、體積小巧、安裝方便，室內戶外均可安裝，支持485抄表方式由電力計算部門提供的計量表；

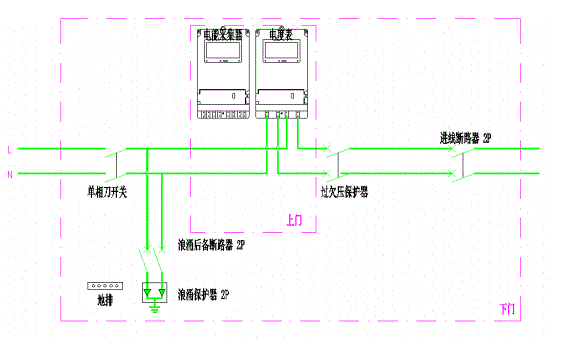

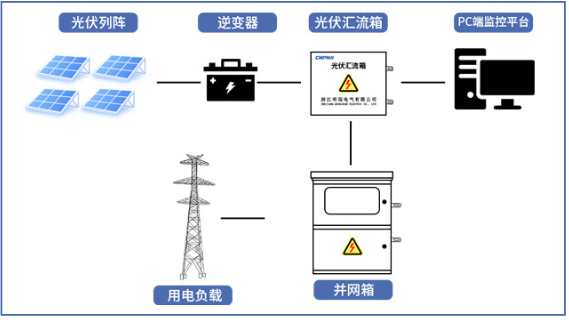

方案原理
設計依據
該產品符合IEC60439-1:1992《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
該產品符合GB 7251.1-1997《低壓成套開關設備和控制設備第一部分:型式試驗和部分型式試驗成套設備》。
技術參數
|
額定工作電壓Ue(V) |
AC220V |
|
成套設備的額定電流(InA) |
系統容量6KW 以下時，I≤32；系統容量大于等于 6KW且小于 7KW時,I≤40 ；系統容量大于等于7KW 時，I≤50 |
|
最大短路電流(kA) |
6kA |
|
輸入極數 |
IP+NA |
|
額定輸出電壓:(V) |
AC220V |
|
額定頻率(Hz) |
50 |
|
IP 等級 |
IP54，開門 IP20 |
|
防雷等級 |
C級防雷 |
|
安裝方式 |
掛墻/支架安裝 |
|
箱體材質 |
熱鍍鋅鋼板噴塑或不銹鋼 |
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃~+40℃，相對濕度：日平均不大于95%，月平均不大于90%。
本產品運行場所應具備無有害氣體、可燃氣體、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造廠協商解決。

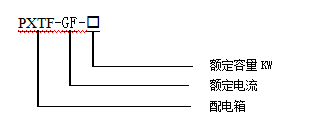

型號含義

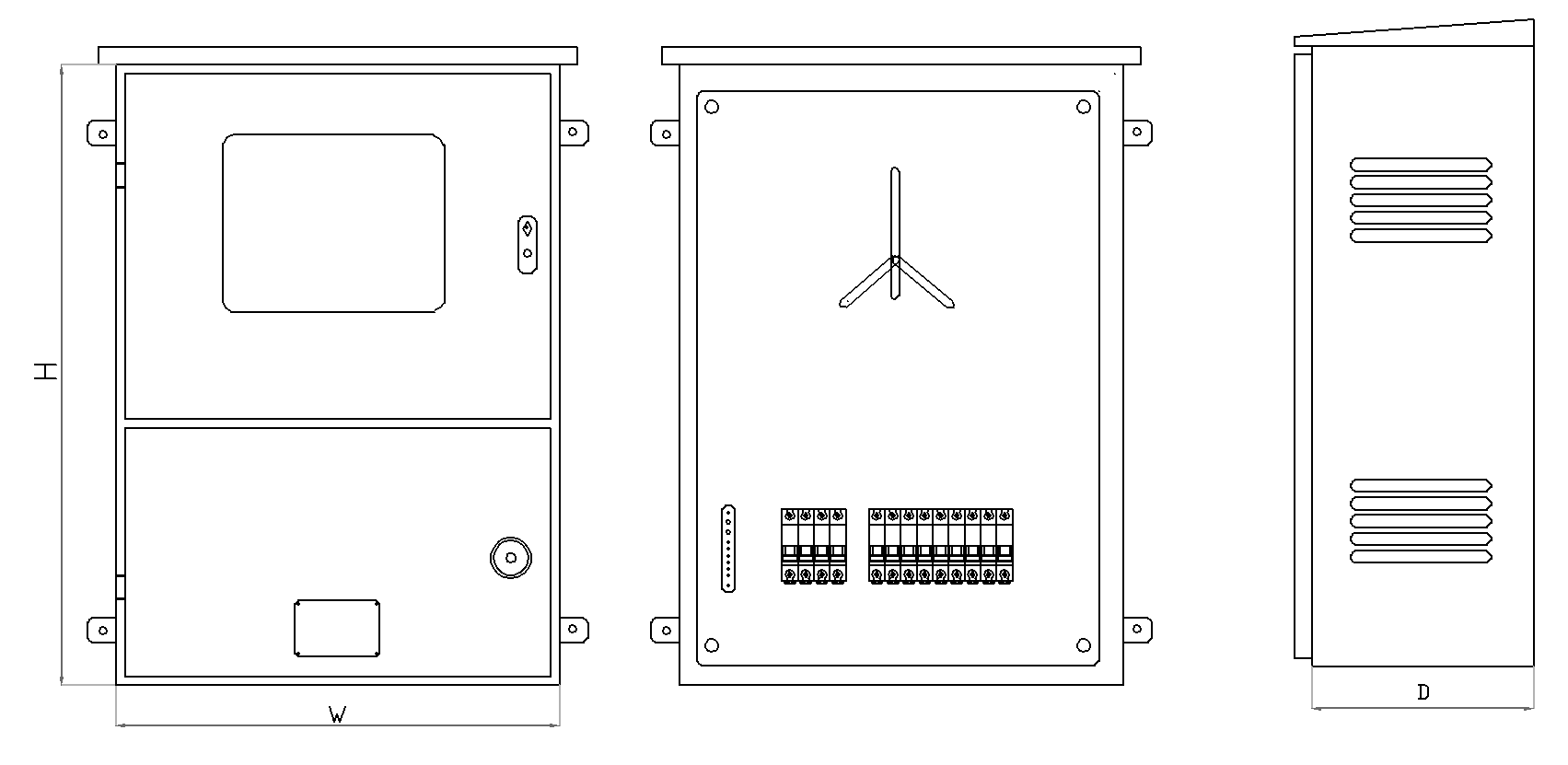

外觀結構
標準選型
|
型號規格 |
長 |
高 |
寬 |
|
W |
H |
D |
|
|
10~20KW |
450 |
500 |
200 |
|
35-50KW |
500 |
700 |
200 |
訂貨須知
電力系統圖；
系統電壓等級；
并網容量；
極相（單相/三相）；
電表位（是/否預留）
外殼材質（冷軋鋼板/不銹鋼板）
使用環境（戶內/戶外）
負載性質；
特殊要求注明；
