設備級濾波裝置
ZHXK-LPF設備級濾波器主要應用于0.4KV低壓電力系統中，主要由電感部分、電容部分、電阻部分、監測系統、控制部分等核心元件組成，可以解決和優化變頻系統、司服系統、中頻爐系統、UPS系統或其他3相6脈整流電路電能質量而專項開發的一種設備級就地?zé)o源諧波濾波裝置，對于任何3相6脈整流電路，能夠保證其諧波電流崎變率(THID)小于 16%或 10%。設備級濾波器采用獨特的設計，從根本上解決3相6脈整流電路的諧波電流問題，并且不會帶來任何不良影響。
性能特點
性能穩定；濾除諧波效果可以達到80%以上，減少負載回饋諧波，抑制高頻諧波，確保諧波電流畸變率THDK10% 提高系統可靠性。
節能效果；用于各種6脈整流器的設備，逆變電路，有較好的節能效果，減少了注入系統的諧波損耗，從而節約了電力能源的損耗。
保護負載；將系統中的整流設備產生的諧波與負載進行隔離，保證了負載的應用環境，使其運行溫度正常從而延長負載使用壽命。
功率因數；設備可以有效提高系統的功率因數，可以將系統功率因數保持在超前0.95到0.98之間，同時可以有效抑制系統無線電傳到的干擾。
結構簡單；設備級濾波器結構設計合理，簡單便攜，同時適合戶內外多樣式的現場安裝需求，便于工廠組裝以及現場施工。
方案原理
變頻器前級濾波保護裝置采用高頻的有取向硅鋼片、高線性度設計，保障電機安全穩定運行。
增強型薄膜電容器無壓力應對大電流，高頻環境低損耗、發熱小。
裝置自帶過熱保護、過流保護、短路保護功能顯示功能齊全，安裝方便。

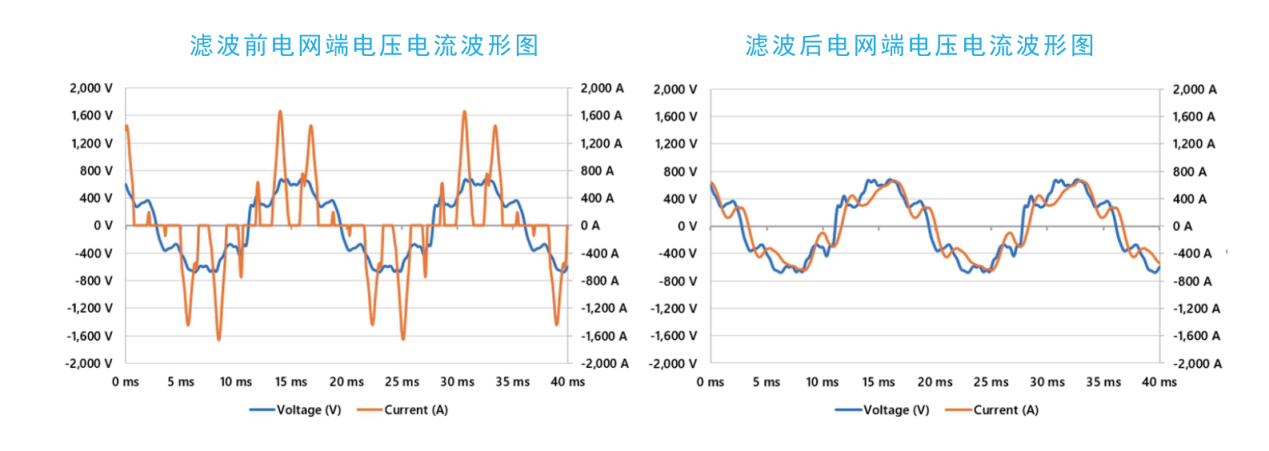

解決設備測諧波問題，滿足IEEE-519諧波限值，THDi小于5%，保證設備的電能質量。
特定情況下可穩定電壓，起到節能效果，現場安裝不需任何調試、即插即用。

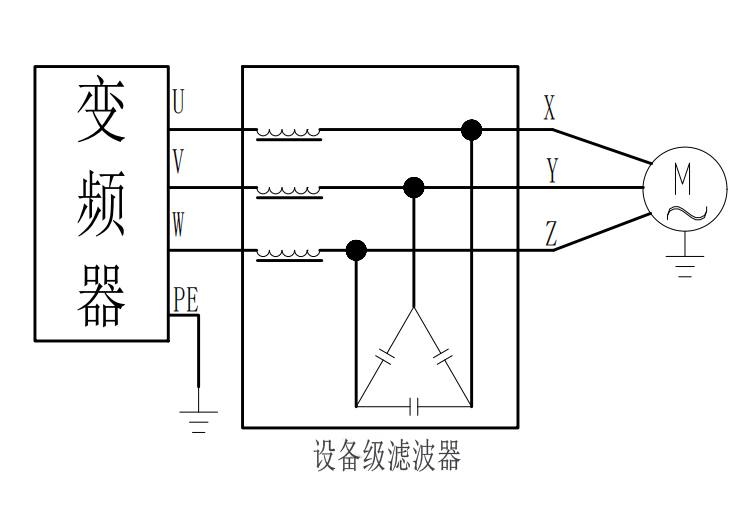

變頻器后端設備級濾波器采用高頻的有取向硅鋼片、高線性度設計，保障電機安全穩定運行。增強型薄膜電容器無壓力應對大電流，高頻環境低損耗、發熱小。
裝置自帶過熱保護、過流保護、短路保護功能:顯示功能齊全，安裝方便。

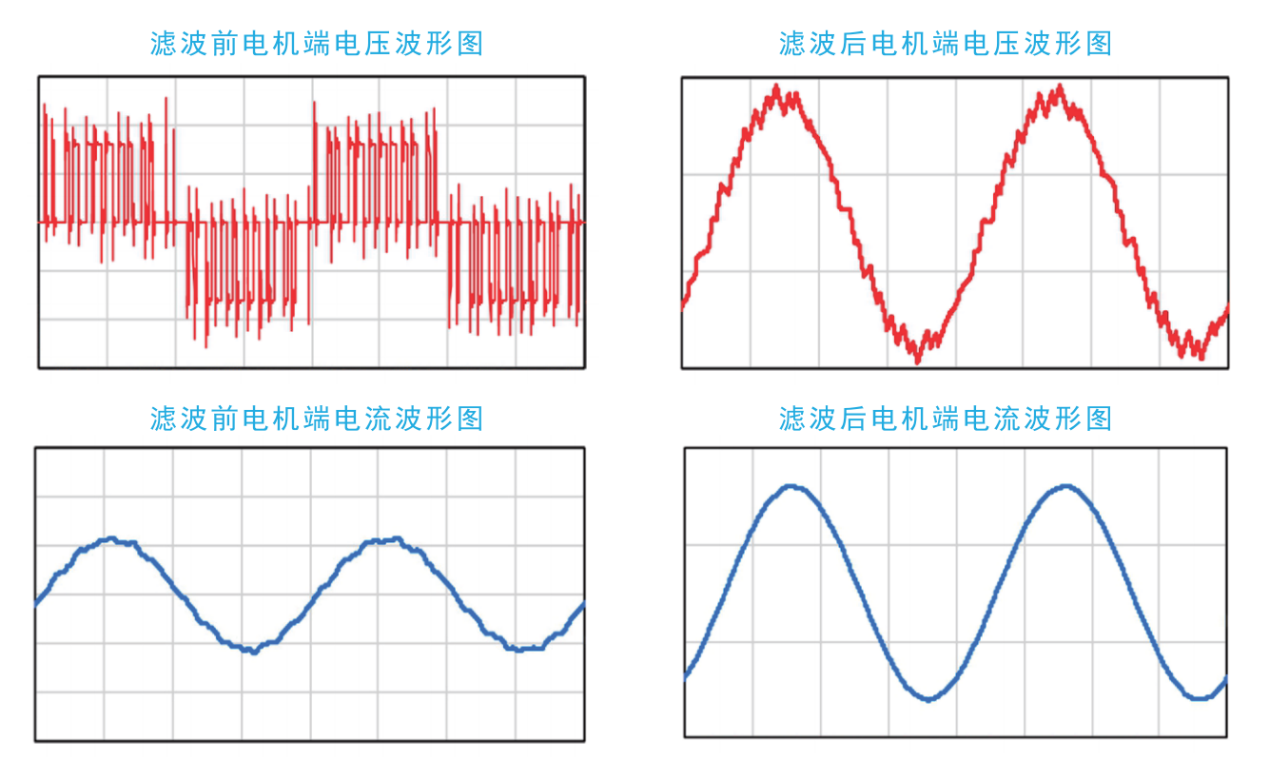

將PWM波形轉變?yōu)檎也?，改善電機用電質量，諧波電壓畸變率含量降低至5%以下。
降低變頻器輸出PWM脈沖電壓沖擊，減少電機端發生行波反射現象，防止電機絕緣擊穿，造成電纜爆裂，減少高頻集膚效應，減少電纜的線損和電機的銅損，減少高頻渦流效應，降低電機鐵芯的鐵損，降低電機發熱與絕緣老化，較少對電機軸承造成損傷。
依據標準
IEC60439-1:1992《低壓成套開關設備和控制設備》
GB 7251.1-1997《型式試驗和部分型式試驗成套設備》
IEEE-519《電力系統諧波控制的建議做法和要求》
技術參數
|
系統電源 |
0.4KV/0.69KV |
|
|
過載能力 |
承受150%額定電流，60 秒，間隔 10 分鐘 |
|
|
功率因數 |
在50% ~ 100%負荷范圍內，0.95 超前~0.98 滯后; |
|
|
容量 |
匹配變頻器額定功率 |
|
|
輸出電壓 |
在整個負載范圍內，電壓升高與降低數值小于輸入電壓的5% |
|
應用環境
本產品工作場所海拔不超過2000米，環境溫度-25℃ ～ +55℃，相對濕度：日平均不大于95%，月平均不大于90%；
本產品運行場所應具備無有害氣體、可燃?xì)怏w、蒸汽等污染，無導電性或者爆炸性塵埃，運行場所應無經常性的劇烈機械振動。
本產品避免長期在潮濕環境中放置，如受潮或者凝露，為避免短路，切忌第一時間通電試驗，需在專業工程師指導下采取正確方法措施后進行故障排除。
上述為正常使用環境條件，如果實際使用環境不同于上述正常環境條件，由用戶與制造商協商解決。

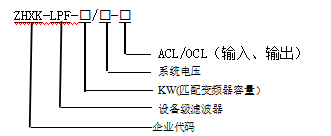

型號含義

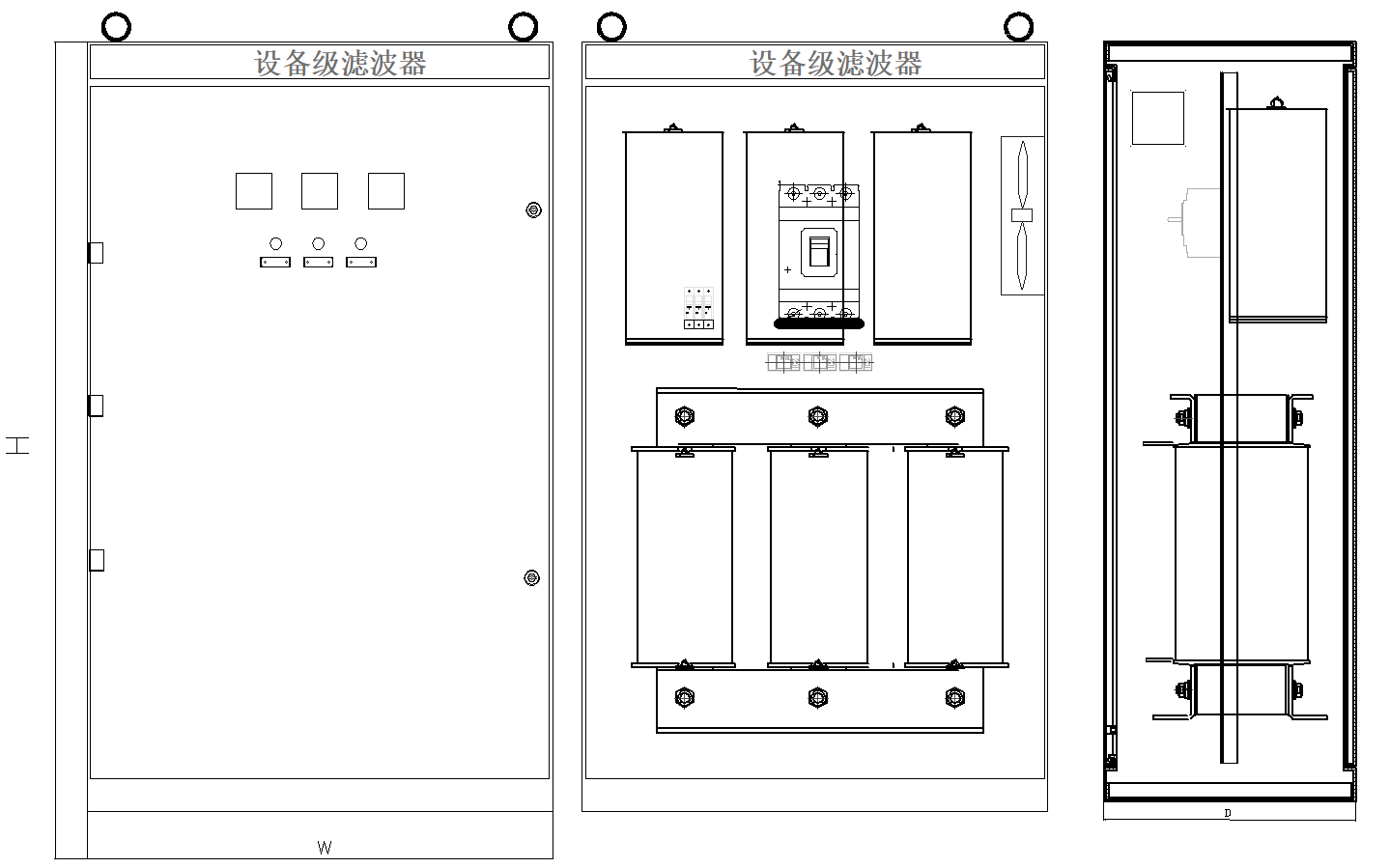

外觀結構
選型參考
|
型號規格 |
輸入/輸出 |
變頻功率KW |
電壓KV |
外形尺寸（W*D*H） |
|
ZHXK-LPF-5.5/0.4-ALC |
輸入 |
5.5 |
0.4 |
500*400*1000 600*600*1250 600*600*1250 600*600*1250 600*600*1250 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 500*400*1000 500*400*1000 500*400*1000 500*400*1000 500*400*1000 500*400*1000 500*400*1000 500*400*1000 500*400*1000 600*600*1250 600*600*1250 600*600*1250 600*600*1250 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 800*800*1500 |
|
ZHXK-LPF-7.5/0.4-ALC |
輸入 |
7.5 |
0.4 |
|
|
ZHXK-LPF-11/0.4-ALC |
輸入 |
11 |
0.4 |
|
|
ZHXK-LPF-15/0.4-ALC |
輸入 |
15 |
0.4 |
|
|
ZHXK-LPF-18.5/0.4-ALC |
輸入 |
18.5 |
0.4 |
|
|
ZHXK-LPF-22/0.4-ALC |
輸入 |
22 |
0.4 |
|
|
ZHXK-LPF-30/0.4-ALC |
輸入 |
30 |
0.4 |
|
|
ZHXK-LPF-37/0.4-ALC |
輸入 |
37 |
0.4 |
|
|
ZHXK-LPF-45/0.4-ALC |
輸入 |
45 |
0.4 |
|
|
ZHXK-LPF-55/0.4-ALC |
輸入 |
55 |
0.4 |
|
|
ZHXK-LPF-75/0.4-ALC |
輸入 |
75 |
0.4 |
|
|
ZHXK-LPF-90/0.4-ALC |
輸入 |
90 |
0.4 |
|
|
ZHXK-LPF-110/0.4-ALC |
輸入 |
110 |
0.4 |
|
|
ZHXK-LPF-132/0.4-ALC |
輸入 |
132 |
0.4 |
|
|
ZHXK-LPF-160/0.4-ALC |
輸入 |
160 |
0.4 |
|
|
ZHXK-LPF-200/0.4-ALC |
輸入 |
200 |
0.4 |
|
|
ZHXK-LPF-220/0.4-ALC |
輸入 |
220 |
0.4 |
|
|
ZHXK-LPF-250/0.4-ALC |
輸入 |
250 |
0.4 |
|
|
ZHXK-LPF-280/0.4-ALC |
輸入 |
280 |
0.4 |
|
|
ZHXK-LPF-315/0.4-ALC |
輸入 |
315 |
0.4 |
|
|
ZHXK-LPF-5.5/0.4-OLC |
輸出 |
5.5 |
0.4 |
|
|
ZHXK-LPF-7.5/0.4-OLC |
輸出 |
7.5 |
0.4 |
|
|
ZHXK-LPF-11/0.4-OLC |
輸出 |
11 |
0.4 |
|
|
ZHXK-LPF-15/0.4-OLC |
輸出 |
15 |
0.4 |
|
|
ZHXK-LPF-18.5/0.4-OLC |
輸出 |
18.5 |
0.4 |
|
|
ZHXK-LPF-22/0.4-OLC |
輸出 |
22 |
0.4 |
|
|
ZHXK-LPF-30/0.4-OLC |
輸出 |
30 |
0.4 |
|
|
ZHXK-LPF-37/0.4-OLC |
輸出 |
37 |
0.4 |
|
|
ZHXK-LPF-45/0.4-OLC |
輸出 |
45 |
0.4 |
|
|
ZHXK-LPF-55/0.4-OLC |
輸出 |
55 |
0.4 |
|
|
ZHXK-LPF-75/0.4-OLC |
輸出 |
75 |
0.4 |
|
|
ZHXK-LPF-90/0.4-OLC |
輸出 |
90 |
0.4 |
|
|
ZHXK-LPF-110/0.4-OLC |
輸出 |
110 |
0.4 |
|
|
ZHXK-LPF-132/0.4-OLC |
輸出 |
132 |
0.4 |
|
|
ZHXK-LPF-160/0.4-OLC |
輸出 |
160 |
0.4 |
|
|
ZHXK-LPF-200/0.4-OLC |
輸出 |
200 |
0.4 |
|
|
ZHXK-LPF-220/0.4-OLC |
輸出 |
220 |
0.4 |
|
|
ZHXK-LPF-250/0.4-OLC |
輸出 |
250 |
0.4 |
|
|
ZHXK-LPF-280/0.4-OLC |
輸出 |
280 |
0.4 |
|
|
ZHXK-LPF-315/0.4-OLC |
輸出 |
315 |
0.4 |
|
|
ZHXK-LPF-355/0.4-OLC |
輸出 |
355 |
0.4 |
|
|
ZHXK-LPF-400/0.4-OLC |
輸出 |
400 |
0.4 |
訂貨須知
電力系統圖；
系統電壓等級；
匹配治理設備參數；
極相（單相/三相）；
系統運行參數（效果最佳）
負載性質；
特殊要求注明；
